小水线面双体船，缩写为SWATH船，又称半潜式双体船，就是由深置水下的双下片体，连接上体和下体的小水线面的双支柱，宽敞的高出水面的上船体三部分组成的船舶。目前小水线面双体船主要应用于海洋调查船，客运渡轮、海上油田交通艇及军用辅助舰艇。

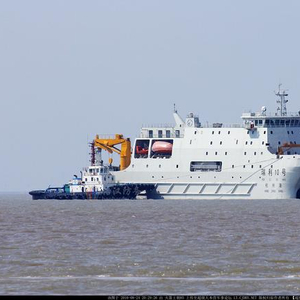

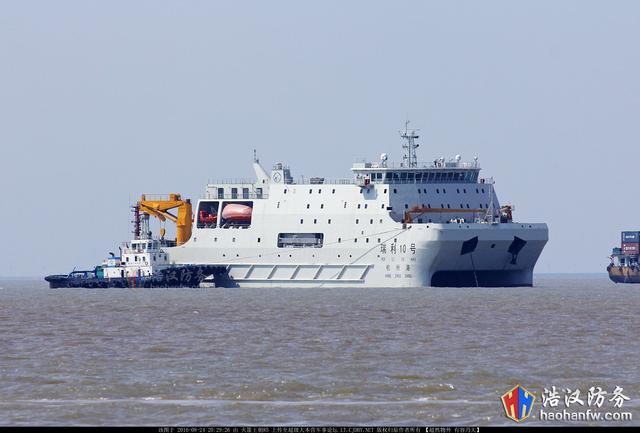

瑞利10号双体船，图片来源浩汉防务
目前国内最大的小水线面双体船是中船重工715所的"瑞利10号" 海上综合试验平台，该船由701所上海分部设计，武昌造船厂建造，该船总长82米，型宽32米，设计排水量5300吨，采用综合电力推进，该平台电力推进系统及全部设备采用七一二所自主研制产品，包括冗余型功率管理系统、高性能船用变频器、低噪声推进电动机等，船体中部设有月池，并具有多个试验功能区，建成后将满足有关海上科研试验需求。

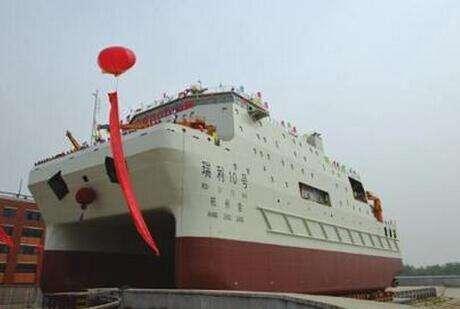

瑞利10号下水仪式
此前渤海造船厂建造过实验1号2500吨小水线面双体综合调查船。该船是我国第一艘2000吨级以上大型小水线面双体船，也是我国第一艘小水线面综合海洋调查船。该船由中国科学院声学研究所、南海海洋所、沈阳自动化所联合建设，702所设计，渤海造船厂建造，2008年9月在葫芦岛成功下水；2009年4月交付使用。该船采用钢质全焊接结构、变频调速电力推进、双机、双桨。采用小水线面双体船型，具有双层连续甲板，右潜体首部设置侧推装置。在左右潜体内侧首尾各设一对首鳍和尾鳍。全长60.9米，型宽26米，型深10.5米，设计吃水6.5米；满载排水量2555吨，总吨位3071吨，总载重量700吨；最大航速15节，经济航速10节，续航力8000海里，自持力40天；在11级风时可安全航行，在6级海况可正常作业；额定载员72人，其中船员27人，科研人员45人；作业海域为无限航区（冰区除外）。主要作为水声物理、水声工程、水下机器人海上研究与试验平台，并将成为环境实时立体监测体系和综合信息系统的有机组成部分，能在近海及远洋进行水声、海洋物理、地质生物、海洋和大气环境等多学科和交叉学科的科学考察。

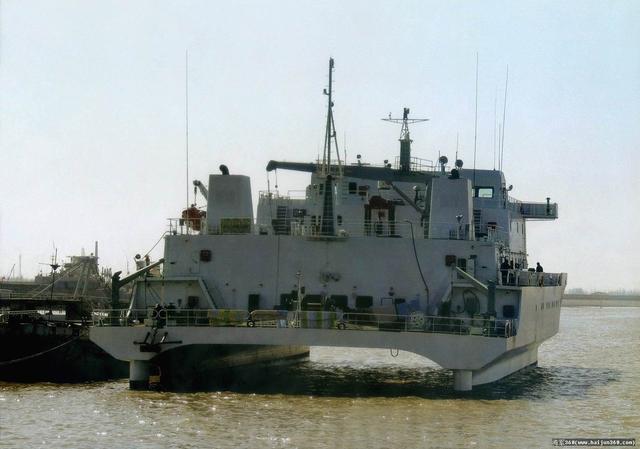

实验1号海洋调查船
760所下属试验船
760所是从事船舶噪声振动检验测试、海洋工程测试研究、海洋应用物理研究、海洋环境研究以及海上试验的先导性、基础性、公益性、综合性科研事业单位。下设研究室、软件开发中心、国家级重点实验室、国家级舰船噪声检测中心、国家级计量校准实验室、海上试验船队与两座专用码头。科研试验设施先进，专业技术力量雄厚。建所以来，圆满完成多项国家下达的科研项目和试验任务，获国家及省部级以上科技成果奖上百项，部分已达国际先进水平，并先后与俄、美、德、法、意、韩、日等多个国家进行技术合作和学术交流，为我国国防科研事业的发展做出了重要贡献。760所目前拥有"东远01"，"东远02"，"东远03"三艘高性能船舶，主要用于声学实验。

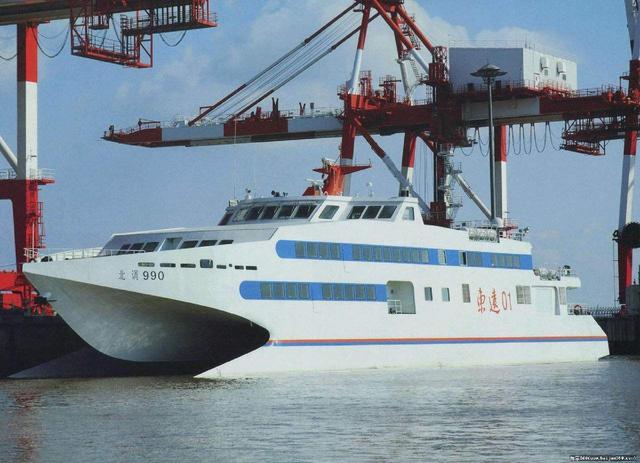

北调990（即东远01）高速双体穿浪工作船是由701所设计、武昌船舶重工有限公司建造的当时国内最大型全铝合金穿浪双体船。2007年9月开工，2009年12月交付使用。该船总长60米，型宽18米，中间跨度达11米，型深5.9米，最大吃水2.2米，设计排水量380吨，最大航速38节，续航力1000海里，自持力7天，船员编制14人，实验人员8人；拥有380个客位，采用4台2032KW的柴油机驱动，采用喷水推进系统，可实现原地360度旋转。
船内设有会议室，60平方米实验室，配有姿态调整系统，海底地形勘测系统，水文测量装置，尾部设有直径1.6m的通海月池，主要执行海洋调查和海上运输任务。

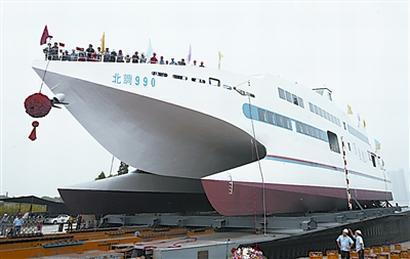

北调990下水仪式
高速穿浪型双体船是将小水线面和深Ｖ型船波浪中的优良航行性能特点、双体船的结构形式及水翼船的弧形支柱等揉合在一起的产物。该船型具有左右细长瘦削深Ｖ线型的片体，可提供浮力支撑船重，两片体间距放大以减少片体间的干扰。首部线型特别尖削，能穿浪而行，使其波浪中的航行性能有了很大的提高。最为军迷熟悉的是我国22型导弹快艇。
北调991（即东远02）小水线面双体船是我国首艘采用全电力推进的具有自主知识产权的1500吨级小水线面双体船，由中船重工发起成立的中船东远科技发展有限公司负责研发、设计、建造的全面组织管理和协调，701所、702所联合设计，总设计师为吴有生院士，武昌造船厂建造，2005年12月开工，2008年4月完工交付。

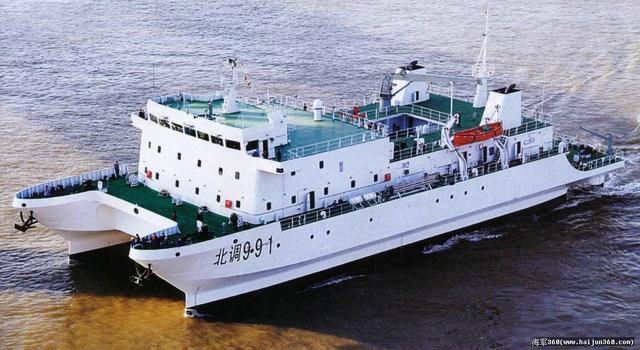

北调991俯视图，可以清晰的看到船体中部的露天水井
该船船长64m，型宽23m，最大吃水5m满载排水量1441吨，最大航速11节，最低持续航速3节，续航力1500海里，自持力7天，船员编制32人，采用综合电力推进，主发电机为四台2800KW柴油机，采用低噪声螺旋桨等多种降噪措施，满功率自噪声为170.2dB。航行于近海海域。

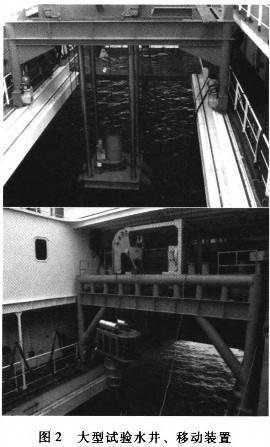

该船船体中部设有6X24m的露天水井，上方设有4吨固定升降回转装置和2吨可移动升降回转装置，行程可达船底下方6m，水井上方设有滑移平台车和重型绞车，水井上方甲板右舷设有可配合实验的4吨克令吊。
该船尾部实验甲板面积120平方米，拥有5吨A型架，3吨和5吨拖曳绞车各一台，20吨克令吊一台，20KN水文绞车一台，还有激光测距仪，水声通讯仪，测深仪等设备，拥有5个实验室，总面积125平方米。该船具有耐波性好，操纵性好，油耗低，作业甲板宽敞，可在低速下开展拖曳调查试验。
北调991尾视图
该船的电力推进系统由七一二所集成，主要船用设备及特种试验装置由武汉船用机械有限责任公司、河南柴油机集团有限责任公司、山西汾西重工有限责任公司、重庆华渝电气仪表总厂、北京长城无线电厂等单位承制，是一艘由中船重工研制的全部集团化产品。（利刃/鹤飞天际）
