江南集团很早就推出了一个航母的模拟全截面缩比例总段，应该距离现在已经大约有5年的时间了。因为瀚海狼山到现在还记得，这个模拟全截面总段的推出时间比002国产航母在2015年春天的入坞施工早的多。也比大连大船的那个船头加船身等比例模拟施工段也早，因此江南的这个缩比例截面总段，可以说是中国第一个和国产航母直接有关的实体物体。在辈份上比002还要靠前。
当年这个模拟段一推出，有人说是小平顶，但是瀚海狼山根据其外飘上层最大宽度大于45米，判断出这是一个按照55—60%的比例制作的弹射型航母的中间全截面模拟段。虽然截面长度不大，却真实的模拟了从舰体、大外飘的飞行甲板、机库、升降机固定槽、水线侧面防雷仓、动力仓、电磁弹射器预留安装题型凹槽等一系列的关键因素。而且这是在5年前，国产电磁弹射还根本没被提上日程的时候，江南就搞了一个电磁弹射器预留槽，也算神预见了。

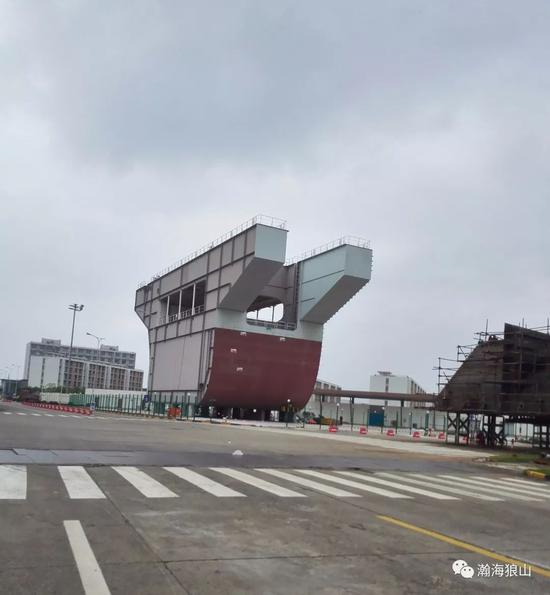

这个模拟总段做完后，就被长期闲置，有一段时期说什么要作为江南船舶博物馆的主题建筑的一部分。现在看来这都是忽悠。这个难得的模拟总截面这几天又被拍摄到了，而且拍摄角度，可以看的比以前清楚的多。是直接从右侧升降机缺口方向拍摄的，因此可以观察这个缩比例模拟截面段的主要重点。

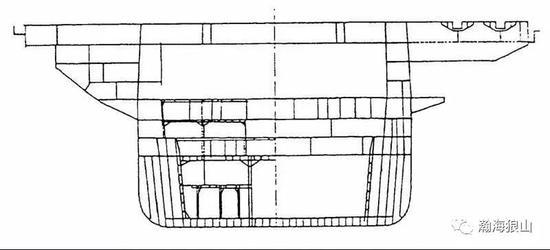

从图中可见，这个模拟段从上到下，一共分为8层，机库顶棚到飞行甲板占了单独一层，模拟机库占了2层，动力仓占了3层，底部防雷结构占了1层。其实对比尼米兹级的截面图，就会发现这个缩比例模拟分段，不但在整体尺寸上全面缩小了，而且在必要的舱室高度和层数上也故意缩减了。特别明显的地方就是机库，一般来说大型航母的机库的净高度都在7.5到8.5米之间，否则无法在机库内部操作大型战机，特别是折叠机翼的预警机。因此大型航母的机库都必须占据3层结构的空间，而这个模拟段，只占了2层结构。
至于动力仓，占据3层结构是必须，这个模拟段确实占据了3层，但是在动力舱以上的3层结构，又省略为1层，也就是说，这和缩比例模拟段，从10万吨航母的11层结构，12层钢板的构造，故意省略到8层结构、9层钢板的构造。

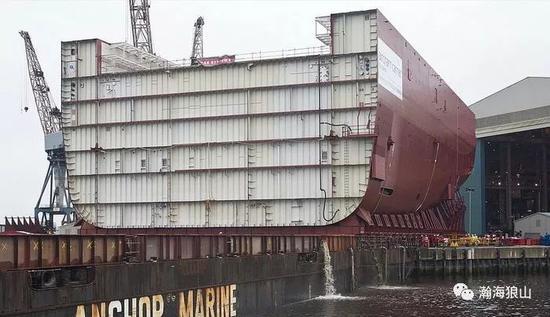

再对比一下6.5万吨级的女王级这种中大型航母的截面，就会发现女王级全部舰体是10层结构，一共11层钢板的构造，比尼米兹的核心中间段少了一层。
再远距离看一下003的真实分段，可见上面的加固廊桥，既可以当施工过桥，又用来防止总段在移动和吊运时的变形，而且工人已经在旁边搭起了脚手架，这说明是需要进一步处理的真实总段而不是一个做完就不再管的试验总段。
从这个真实总段，可目测判断水线下不会少于4层舱室、5层钢板的构造，可知003就是一艘至少11层结构，12层钢板的超级航母。
